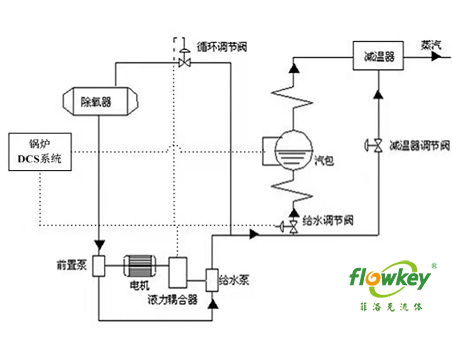

锅炉给水系统简介

锅炉是电力工业中的重要能源——热源的动力设备。随着锅炉容量的增大及参数的提高，对锅炉的控制显得愈来愈重要。锅炉给水控制不能只根据水位信号进行调节。

变频器在工业锅炉给水系统上的应用

蒸汽锅炉的过程控制系统包括汽包水位控制系统和燃烧过程控制系统，两系统在锅炉运行过程中互相耦合，所以控制起来非常困难。在此，我们暂不考虑系统间的耦合，只是对蒸汽锅炉的给水系统进行变频改造。

某有2台20T燃煤蒸汽锅炉，这2台锅炉通过1个给水母管分别给各自汽包供水，用汽量小的季节，2台锅炉只运行1台，当用汽量较大时，则必须2台锅炉同时运行。由于给水泵额定功率为37kw，一般情况下，1台锅炉运行时，只开1台给水泵裕量仍较大，而2台锅炉同时运行且用汽量较大时，只开1台给水泵无法满足需要，而开2台给水泵后，相对单台锅炉运行时，裕量更大。由于2台锅炉分别由2套DCS系统控制各自的电动阀门调节各自汽包的给水量，运行中，阀门开度较小造成给水母管压力较大，不仅浪费了大量的电能，较高的水压还对管道、水泵叶轮和阀门造成损害。

多级泵锅炉给水系统的注意事项

为了保证多级泵锅炉给水系统的安全工作，避免事故发生。要注意如下几点：

1、锅炉给水系统的布置和多级泵给水设备及其务用的台数与容量，一般应留有25%~35%的裕量；其扬程也应留有至少35%裕量。

2、工作压力不同的锅炉应有单独给水管道，且给水压力差不超过其中工作压力的20%时，可以由多级泵给水总管向锅炉供水。

3、省煤器入口处多级泵给水管上应装设给水截止阀和止回阀，同时通向锅筒的给水管上均应装设截止阀止回阀。并且截止阀应装在锅筒和给水止回阀之间，并与给水止回阀紧接相连。

4、额定蒸发量大于4t/h的锅炉，应装设自动给水调节器，并在司炉工人便于操作的地点装设手动控制给水装置。

5、软水罐容量要足够，多级泵给水管道工艺流程要合理。
